Ραντάρ Καιρού

WEATHER RADAR CORE

PRECIPITATION WRCP-1



ΠΕΡΙΓΡΑΦΗ

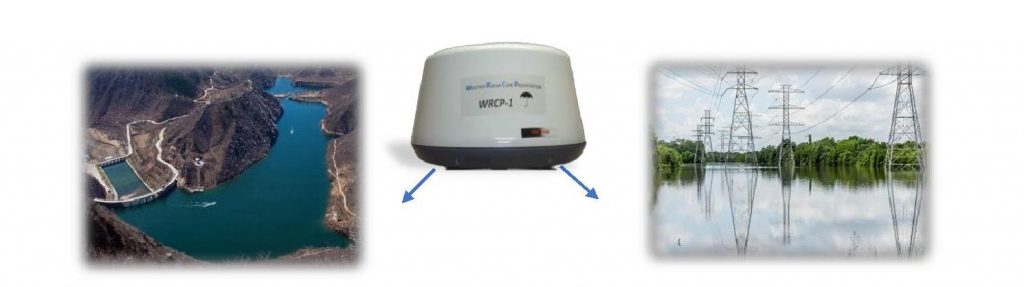

Το WRCP-1 είναι ένα μίνι-ραντάρ καιρού, υψηλής τεχνολογίας το οποίο μπορεί να τοποθετηθεί εύκολα στον χώρο σας, ενώ παράλληλα μπορεί να χρησιμοποιηθεί ως φορητό ραντάρ καιρού. Έχει εμβέλεια λειτουργίας 40-50 km και είναι ιδιαίτερα ακριβές στην αποτύπωση πυρήνων βροχόπτωσης και καταιγίδων σε πραγματικό χρόνο. Βασικό χαρακτηριστικό του γνώρισμα είναι η ιδιαίτερα ανταγωνιστική του τιμή.

Το WRCP-1 διαθέτει FMCW Performance PLUG-IN τεχνολογία το οποίο σημαίνει ότι είναι μια μονάδα μηδενικής ακτινοβολίας σε σχέση με άλλα ραντάρ καιρού. Η εκπομπή του είναι μικρότερη κατά 20% της ισχύος ενός κοινού κινητού τηλεφώνου και περίπου κατά 0,1% εκείνης ενός μεγάλου ραντάρ. Το WRCP-1 μπορεί να τοποθετηθεί με ασφάλεια σε οποιοδήποτε σημείο χωρίς να ελλοχεύει κίνδυνος από την ακτινοβολία του για τον χρήστη.  Το WRCP-1 δεν χρειάζεται τον χρόνο των 2-3 λεπτών που απαιτούν τα περισσότερα ραντάρ για να ζεσταθεί το μάγνητρό του.


 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Η ευρυζωνική τεχνολογία ραντάρ είναι 100% σταθερή χάρη στην τεχνολογία InstaOn™, που προσφέρει άμεση λειτουργία σε 16 δευτερόλεπτα. Η γρήγορη περιστροφή του (24-36 rpm) παρέχει λεπτομερείς πληροφορίες για την παρακολούθηση των φαινομένων εντός των πυρήνων. Το WRCP-1 δεν έχει αντίπαλο στην εμβέλειά του χάρις στην χαμηλή ενεργειακή κατανάλωσή του στα 12-24 V DC. Κατανάλωση ρεύματος 1.45 A (20 Watt @13.8V DC); Αναμονή 170 mA (2.5 Watt).

Το ραντάρ WRCP-1 συστήνεται ως ο καλύτερος εξοπλισμός για την παρακολούθηση σε πραγματικό χρόνο των καιρικών συνθηκών σε περιοχές με σύνθετη τοπογραφία. Μπορεί να χρησιμοποιηθεί για εφαρμογές σε αστικές περιοχές. Η απόκριση εντοπισμού κυττάρου καταιγίδας είναι άμεση λόγω της υψηλής ταχύτητας απόκρισης / επεξεργασίας της κεραίας σε σύγκριση με μεγαλύτερα ραντάρ.

Το ραντάρ WRCP-1 παραδίδεται από την εταιρία μας ως μια εύκολη στην εγκατάσταση μονάδα, η οποία αποτελείται από: το connection box και ένα PC που θα συνοδεύεται από το λογισμικό SWRCP-V.01. Η σύνδεση και η λειτουργία του ραντάρ δεν απαιτούν κάποια ιδιαίτερη εκπαίδευση.

Το ραντάρ WRCP-1 έχει μια κεραία διαμέτρου 4800 mm, ύψους 280 mm και  βάρους 7.4 kg; ιδανικό για τη μεταφορά σε ένα σακίδιο ή κουτί. Ολόκληρη η μονάδα, δηλαδή communication box + laptop) ζυγίζει περίπου 12 kg. Για μόνιμες τοποθετήσεις συστήνεται η χρήση Desktop PC.


To ραντάρ WRCP-1 είναι σχεδιασμένο για μετακινήσεις, αντέχοντας σε κραδασμούς, σκόνη κ.α. στοιχεία που απειλούν τη μεταφορά αυτού.




ΤΟ ΛΟΓΙΣΜΙΚΟ SWRCPV.01

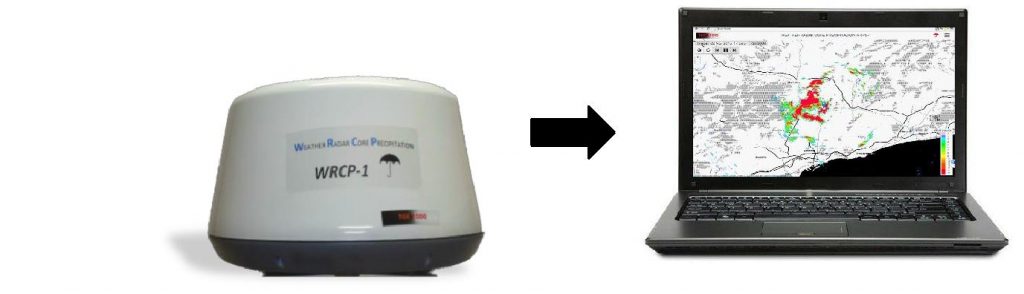

Το ραντάρ καιρού WRCP-1 περιλαμβάνει ένα φορητό ή σταθερό υπολογιστή με προ-εγκατεστημένο το λογισμικό SWRCP-V.01 λειτουργώντας ως web server και database για τις εγγραφές. Το λειτουργικό σύστημα είναι Windows 8 ή Windows 10.

Όλες οι λειτουργίες του ραντάρ ελέγχονται μέσω ενός φιλικά σχεδιασμένου προς τον χρήστη περιβάλλον ιστοσελίδας. Οι χρήστες έχουν την δυνατότητα να ελέγξουν την εμβέλεια του συστήματος μεταξύ 1-50 km μαζί με όλες τις άλλες παραμέτρους του ραντάρ. Ο χρήστης μπορεί να επιλέξει τον χάρτη υποβάθρου της εκάστοτε θέσης του ραντάρ με απλή πρόσβαση στο internet.  Οι επιλογές εγγραφής και αναπαραγωγής επιτρέπουν στον χρήστη να καταγράψει τα καιρικά φαινόμενα ακόμα και όταν το σύστημα είναι offline. Αυτές οι περίοδοι μπορούν να καταγραφούν και να αναπαραχθούν αργότερα μέσω του web interface είτε από τον ίδιο server ή από άλλον υπολογιστή απομακρυσμένα. Όλα αυτά τα χαρακτηριστικά κάνουν το ραντάρ καιρού WRCP-1 την πιο οικονομική, αποδοτική, ισχυρή και ευέλικτη λύση που υπάρχει σήμερα στην αγορά. Το σύστημα μπορεί να έχει έναν αριθμό χρηστών που θα συνδέονται με ένα μόνο ραντάρ, χρησιμοποιώντας διαφορετικές συσκευές, όπως tablets, smartphones και υπολογιστές, ανεξαρτήτως του λειτουργικού συστήματος που χρησιμοποιούν.


ΧΡΗΣΕΙΣ ΡΑΝΤΑΡ WRCP-1

  • Τοπική παρακολούθηση του σχηματισμού των πυρήνων υετού
  • Εποπτεία των συνθηκών στον γεωργικό τομέα
  • Πρόβλεψη και παρακολούθηση πλημμυρικών φαινομένων σε ρέματα και ποταμούς.
  • Αθλητισμός και κοινωνικές εκδηλώσεις
  • Παρακολούθηση καταιγίδων μέσω κινητών μονάδων παρακολούθησης.
  • Συστήματα άμυνας και υποστήριξη αυτών.

ΤΑ ΜΕΤΕΩΡΟΛΟΓΙΚΑ ΡΑΝΤΑΡ

Τα έντονα καιρικά φαινόμενα τα τελευταία χρόνια εκδηλώνονται συχνότερα σε όλο και περισσότερες περιοχές παγκοσμίως. Οι ζημιές από τις πλημμύρες έχουν αυξηθεί σημαντικά ειδικά όταν τα έντονα φαινόμενα εκδηλώνονται σε πυκνοκατοικημένες περιοχές όπως μεγάλα αστικά κέντρα. Η εμπειρία πολλών ετών έχει δείξει ότι τα μέτρα προστασίας από μόνα τους δεν είναι σε θέση να αποτρέψουν την απώλεια ανθρώπινων ζωών και περιουσιών. Τα ραντάρ καιρού αποτελούν ουσιαστικό εργαλείο για την πρόγνωση του καιρού και βασικό στοιχείο για τη διαχείριση και την επιτυχή πρόληψη και λήψη αποφάσεων. Τα μετεωρολογικά ραντάρ αποτελούν σημαντικό τμήμα του εξοπλισμού για την λήψη αποφάσεων γύρω από υδρομετεωρολογικά ζητήματα, λόγω της ικανότητας τους να παρατηρούν και να ανιχνεύουν πυρήνες καταιγίδων με υψηλή ακρίβεια. Τα μικρά ραντάρ X-band είναι μια καλή εναλλακτική και ιδιαίτερα οικονομικότερη λύση. Χρησιμοποιούνται με επιτυχία σε όλο τον κόσμο. Τα μικροκύματά τους δεν αλληλεπιδρούν με το νερό ή την ομίχλη στον ουρανό και είναι πιο σταθερά σε σχέση με τα μεγάλα σταθερά ραντάρ.

Πολλές χώρες εγκαθιστούν συστήματα κινητών ραντάρ σε σταθερές εγκαταστάσεις βελτιστοποιώντας τις βραχυπρόθεσμες προβλέψεις ποσοτικών παραμέτρων για ένα διάστημα 30-60 λεπτών (Προβλέψεις για το παρόν – nowcast). H παρακολούθηση των καταιγίδων είναι πολύ σημαντική για την διευκρίνιση της συμπεριφοράς τους και την πρόβλεψη της κίνησής τους, επομένως και των συνεπειών τους.


ΠΡΟΔΙΑΓΡΑΦΕΣ

Χαρακτηριστικά Τεχνικά Δεδομένα
 Conformity  CE, FCC (ID: RAY3G4G), IC: 4697A-3G4G
 Environmental  IEC60945: 2002

Operating temperature: -25° to +55°C (-13° to +130°F)

Relative humidity: +35° C (95° F), 95% RH

waterproofing: IPX6

 Relative wind speed  51 m/sec (Max: 100 Knots)
 Power consumption (with 10 m cable)  Operating: 20 W – 21 W at 13.8 V dc

Stanby: 2.9 W at 13.8 V dc ~ 170 mA

 DC input (end of radar cable )  9 V DC to 31.2 V dc (12/24 V systems)

Minimum input voltage 10.75 V dc

 Transmitter source  No magnetrón – (Transistors)
 External dimensions  Height 280 mm x Diameter 489 mm
 Scanner weight (without cable)  7.4 kg
 Παράμετροι Κεραίας Ραντάρ
 Radar range  50 m (200 ft) to 66 km (36 nm) con 18 range settings

(nm/sm/km)

 Rotation  24/36/48 rpm +/-10%
 Transmitter frequency  X-band – 9.3 to 9.4 Ghz
 Transmitter  No magnetrón ( no preheating time )
 Polarisation plane  Horizontal
 Transmitter maximum  165 mW (nominal)
 Sweep repetition frequency  200 – 540 Hz ( dependent mode)
 Sweep time  1.3 ms+/- 10%
 Sweep bandwidth  75 MHz max
 Horizontal beamwidth (Tx and Rx antena)  5.2°+/-10% (-3 dB ancho)
 Separation Control objetive  OFF: 5.2°+/-10% (-3 dB width)

Bajo: ~4.4°+/-10% (-3 dB width)

Medio: ~3.2°+/-10% (-3 dB width)

Alto: ~2.6°+/-10% (-3 dB width)

 Vertical Beamwidth (Tx y Rx )  25°+/-20% (-3 dB width)
 Sidelobe level (Tx y Rx )  Below -18 dB (inside ±10°);Below de -24 dB ( ±10°)
 Operating noise  Less than 6 dB
 Καλωδίωση / Εγκατάσταση
 Com protocol  High-speed Ethernet
 RI10 connector  NMEA2000 / SimNet with imterface box RI10
 Connection cable length  10 m (33 ft)

Cable de B&G 20 m (65.6 ft)

 Maximun cable length connection  30 m (98.5 ft) – available as option
 Screws (4)  M8x30 – 304 stainless steel

Στα παρακάτω videos έχετε τη δυνατότητα να δείτε την μορφή απεικόνισης της λειτουργίας του Radar wrcp-1:
